Esquema conexión doble conmutador

22 Jul 2012, 13:53

Hola Buenas,

Necesito ayuda con la instalación de dos conmutadores dobles, quiero ponerlos en la zona de pasillo/entrada, de tal modo que funcionen de forma independiente desde cada punta (hay varios metros de distancia y la idea es no tener que ir a oscuras de un punto a otro), vamos como en una casa normal, poder encender y apagar desde la entrada la entrada y el pasillo y viceversa...

Estos son los mecanismos:
http://www.subirimagenes.net/show-image ... 8a80bf383b

http://www.subirimagenes.net/show-image ... 3fc4a7be9b

Si alguien es tan amable de hacerme comprender como funcionan... por favor, necesito un esquema bien especificado (colores, texto), el que viene no lo comprendemos del todo... y si se os ocurre algo más para comprenderlos también es bienvenido (la idea de un electricista con la crisis no la contemplo ;) )

Muchas gracias



Avatar de Usuario
iluminaex
Usuario intermedio
Usuario intermedio
Mensajes: 145
Registrado: 05 Ene 2012, 09:47
Contactar:

Re: Esquema conexión doble conmutador

22 Jul 2012, 16:16

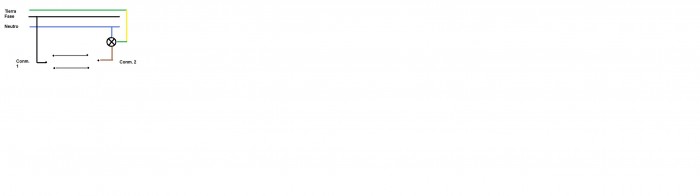

Es sencillo, en uno de los conmutadores conectas la fase en el 1 y llevas dos cables del 2 al 2 y del 3 al 3 del otro conmutador; en el 1 del segundo conmutador conectas el que viene de la lampara y lo tienes listo. Te adjunto un esquema para que lo veas mejor.
Adjuntos



shula86
Usuario novato
Usuario novato
Autor del tema
Mensajes: 2
Registrado: 22 Jul 2012, 13:25
Ubicación: León

Re: Esquema conexión doble conmutador

22 Jul 2012, 17:54

Lo primero gracias por tu respuesta.

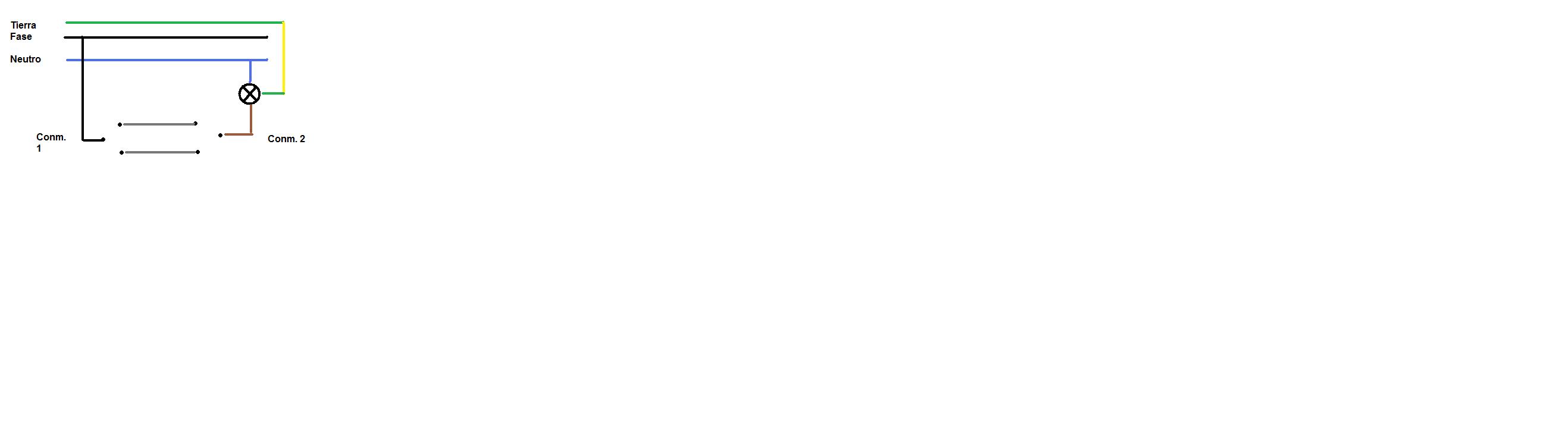

Me surge una duda, si yo lo tengo que aplicar a dos juegos de luces (pasillo/entrada) sería correcto este esquema??? (adjunto enlace que no se hacerlo de otro modo)

http://www.subirimagenes.net/show-image ... f131c06bc5

Y ya para rematar, en el mecanismo, en cada número tiene dos orificios para meter los cables, según el esquema del fabricante se mete en uno u otro, y eso no lo entiendo, se colocan indistintamente o van de alguna manera?? porque yo entiendo en el esquema que quedarían libres... (se ve en la foto del principio a lo que me refiero).

Gracias de antemano, sanear la instalación de mi casa le está costando bastantes quebraderos a mi padre, y si encima los mecanismos nuevos no los entiende...



Avatar de Usuario
iluminaex
Usuario intermedio
Usuario intermedio
Mensajes: 145
Registrado: 05 Ene 2012, 09:47
Contactar:

Re: Esquema conexión doble conmutador

22 Jul 2012, 18:05

shula86 escribió:
Me surge una duda, si yo lo tengo que aplicar a dos juegos de luces (pasillo/entrada) sería correcto este esquema??? (adjunto enlace que no se hacerlo de otro modo)


Si, el esquema parece que esta bien

shula86 escribió:
Y ya para rematar, en el mecanismo, en cada número tiene dos orificios para meter los cables, según el esquema del fabricante se mete en uno u otro, y eso no lo entiendo, se colocan indistintamente o van de alguna manera?? porque yo entiendo en el esquema que quedarían libres... (se ve en la foto del principio a lo que me refiero).


Si, quedan libres en tu caso

shula86 escribió:
Gracias de antemano, sanear la instalación de mi casa le está costando bastantes quebraderos a mi padre, y si encima los mecanismos nuevos no los entiende...


De nada, si necesitas algo más ya sabes donde estamos
