Conexion del transformador a un panel de alarma

07 Jun 2012, 20:12

Hola

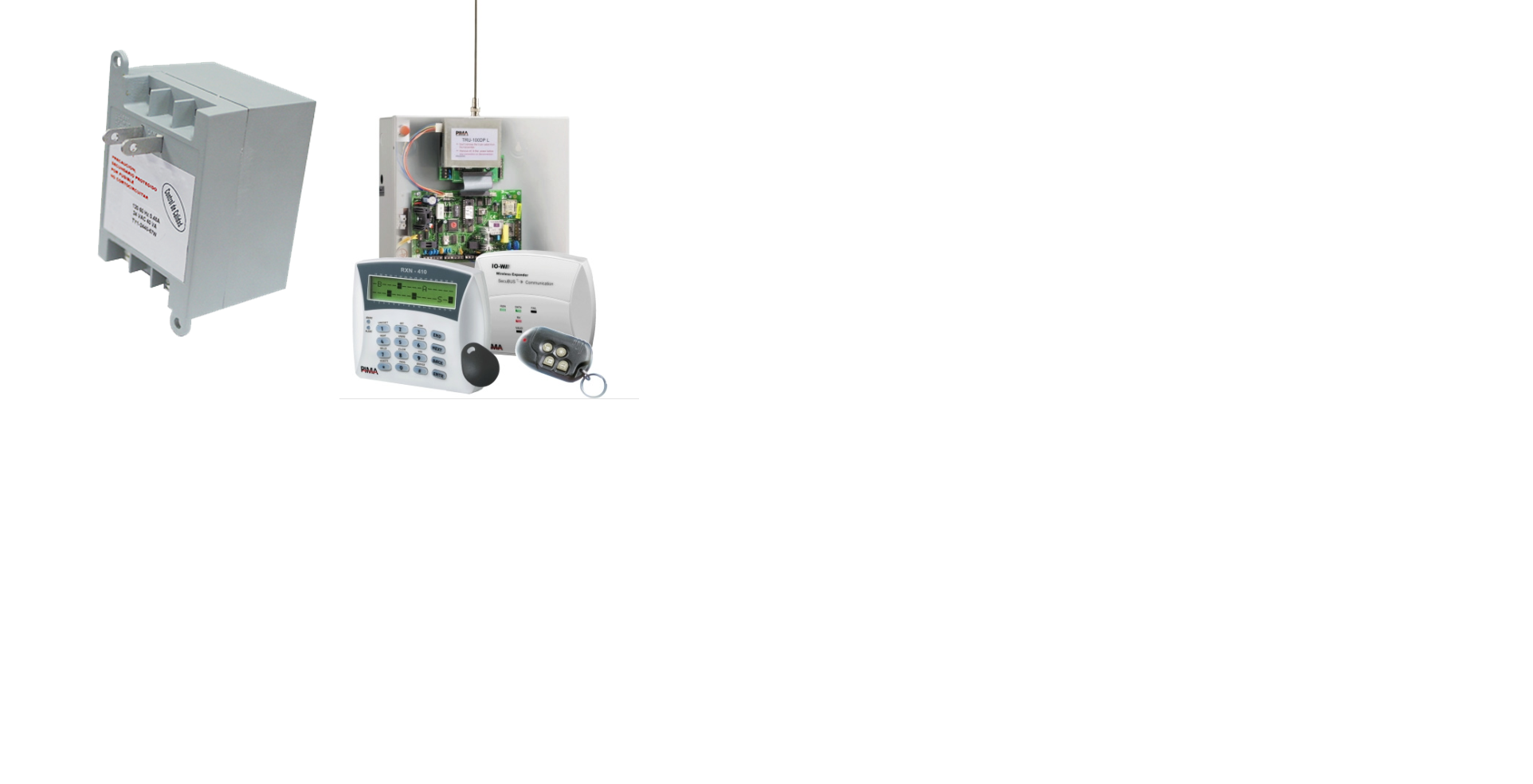

Necesito saber como puedo conectar este transformador reductor a este panel central de alarma, estoy un poco perdida en temas de electricidad y tengo en manos un proyecto de conexion de sistema antiintrusion muy importante.

Agradezco que me ayuden, muchisimas gracias a todos.
Adjuntos
Sin título.png
el transformador entrega 16.5 VCA, 40 V MODELO RT-1640 y el panel necesita 14 V AC
Sin título.png



Avatar de Usuario
Squall19
Usuario novato
Usuario novato
Mensajes: 29
Registrado: 31 Ene 2012, 00:19

Re: Conexion del transformador a un panel de alarma

07 Jun 2012, 20:48

¿Pero ese propio transformador es de la alarma, o quieres utilizarlo para algo a parte?
Si es así, intenta ampliar más las imágenes para ver su conexionado y así enfocarnos mejor.

Saludos.



jiparaya
Usuario novato
Usuario novato
Mensajes: 15
Registrado: 20 May 2012, 09:57
Ubicación: Ceuta

Conexion del transformador a un panel de alarma

07 Jun 2012, 20:51

Veo que el tipo de clavija es americana. Por lo que deduzco que cabe la posibilidad de que los valores de entrada de alterna sean distintos a los de la red eléctrica en España (tensión y frecuencia) no llego a leer lo que pone en la pegatina de la foto. Pero dinos que características tiene de entrada y salida del trafo y quizá alguien pueda ayudarte por aquí

Saludos



xtc3
Usuario novato
Usuario novato
Autor del tema
Mensajes: 4
Registrado: 07 Jun 2012, 20:03
Ubicación: León

Re: Conexion del transformador a un panel de alarma

07 Jun 2012, 21:10

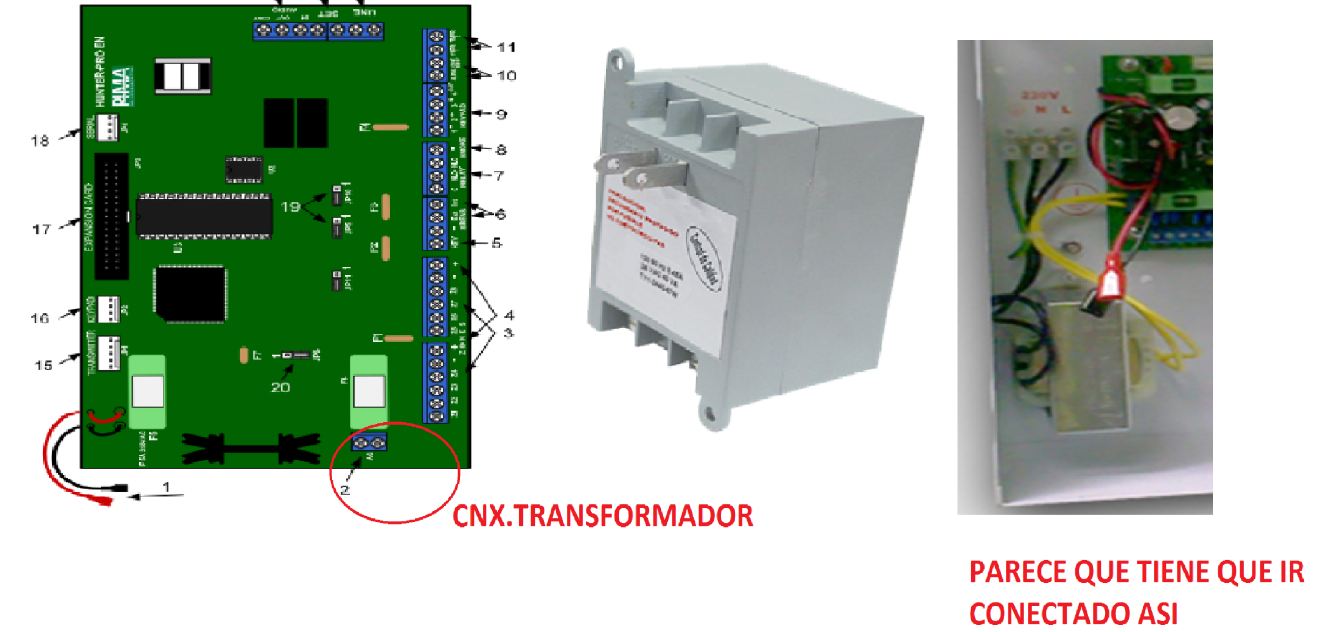

realmente estoy utilizando un panel de alarma del proveedor PIMA de syscom y este transformador es de syscom tambien, por lastima no hay mas fotos que las que muestro, la he buscado por todas partes y no encuentro mas, pero amplio la imagen todo lo que pueda.

Por otro lado si conoceis alguna pagina donde pueda buscar algun otro que entregue al panel de alarma una corriente de 14 V AC, os lo agradeceria.

Muchisimas gracias por vuestra ayuda, preguntare mucho porque soy novata en este foro y en el tema asi que de nuevo Gracias.
Adjuntos



jiparaya
Usuario novato
Usuario novato
Mensajes: 15
Registrado: 20 May 2012, 09:57
Ubicación: Ceuta

Conexion del transformador a un panel de alarma

07 Jun 2012, 22:33

Pues visto que hay poca información para aconsejaste correctamente al menos te diré un par cosas que puedes hacer.
Ponte en contacto con el fabricante y que te asesore, o al menos te pase la datasheet del aparato. Lo principal es asegurarse bien de cual es la tensión de alimentación y su margen de tolerancia.
Para buscar fuentes de alimentación adaptadas, puedes buscarla en RS AMIDATA. Ahí suelen tener casi de todo

Suerte!



xtc3
Usuario novato
Usuario novato
Autor del tema
Mensajes: 4
Registrado: 07 Jun 2012, 20:03
Ubicación: León

Re: Conexion del transformador a un panel de alarma

08 Jun 2012, 10:31

Si eso haré o buscaré otro modelo, eso es lo que principalmente busco las instrucciones de intalación detalladas de todo, perop hay muchos componentes de PIMA syscom que no encuentro, y ahora cambiar todo el proyecto....en fin intentaré probar con la página esa que dices.

Muchas gracias por la ayuda :)
