Diferenciales años 70

19 Nov 2022, 05:55

Hola

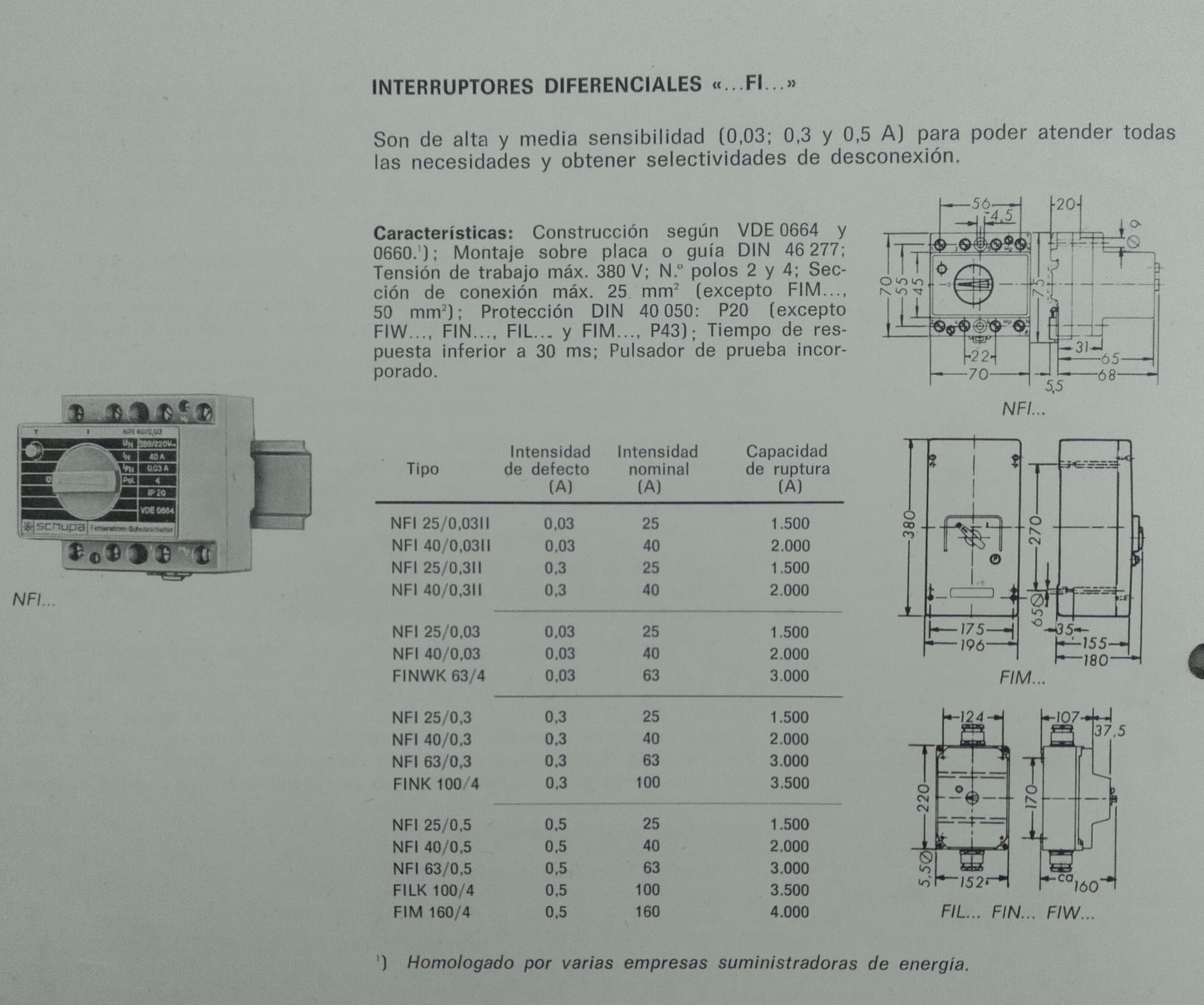

Aunque este modelo no fue el primero en aparecer en el mercado sí fue de los pioneros, en los años 70 En la imagen la gama de intensidades de defecto y tipos que se comercializaban
Anterior a ese modelo (fijación por tornillos) lo comercializaba AEG, a mediados de los 60

Los primeros utilizados en la protección de viviendas eran integrales, aunaban protección magnetotérmica con la diferencial, en un cofre de considerables dimensiones. Curiosamente a ese modelo
se le llamaba "contactor" por aquello de disparar cuando había un contacto

ID NFI.png


Saludos



Avatar de Usuario
Elektro
Usuario experto
Usuario experto
Mensajes: 1737
Registrado: 28 Oct 2018, 09:36
Ubicación: Otra

Re: Diferenciales años 70

19 Nov 2022, 19:53

Interesante Info.

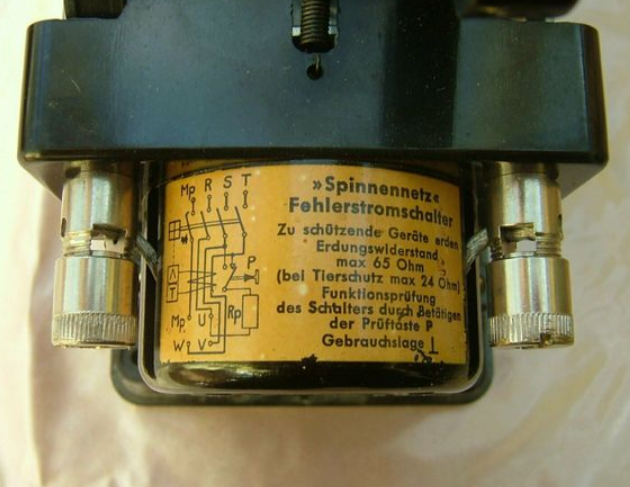

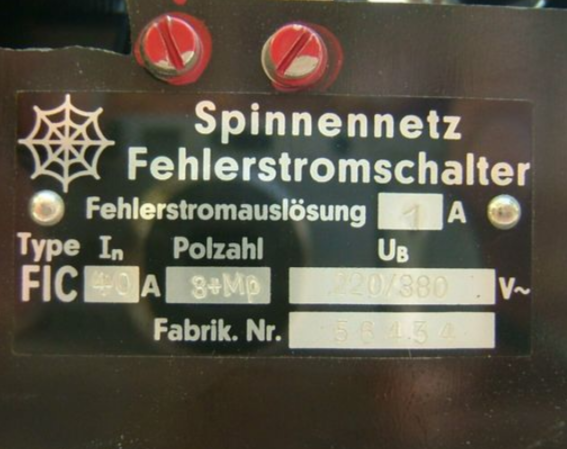

Aquí dejo unas fotos de uno de los años 50. El nombre comercial era "Spinnennetz" (tela de araña)
Adjuntos



coito circuito
Usuario experto
Usuario experto
Autor del tema
Mensajes: 1802
Registrado: 25 Jul 2021, 21:04
Ubicación: A Coruña

Re: Diferenciales años 70

19 Nov 2022, 20:25

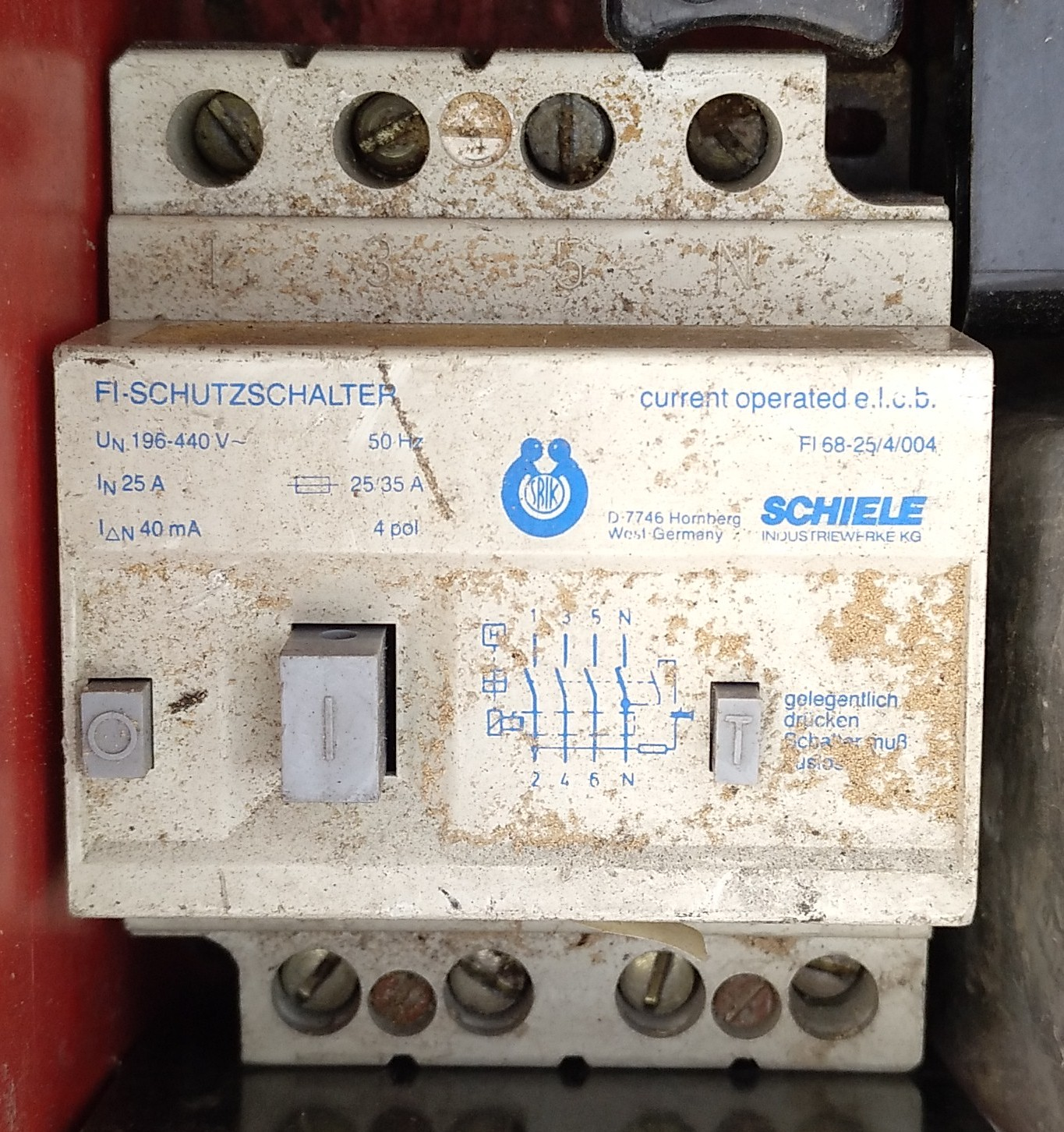

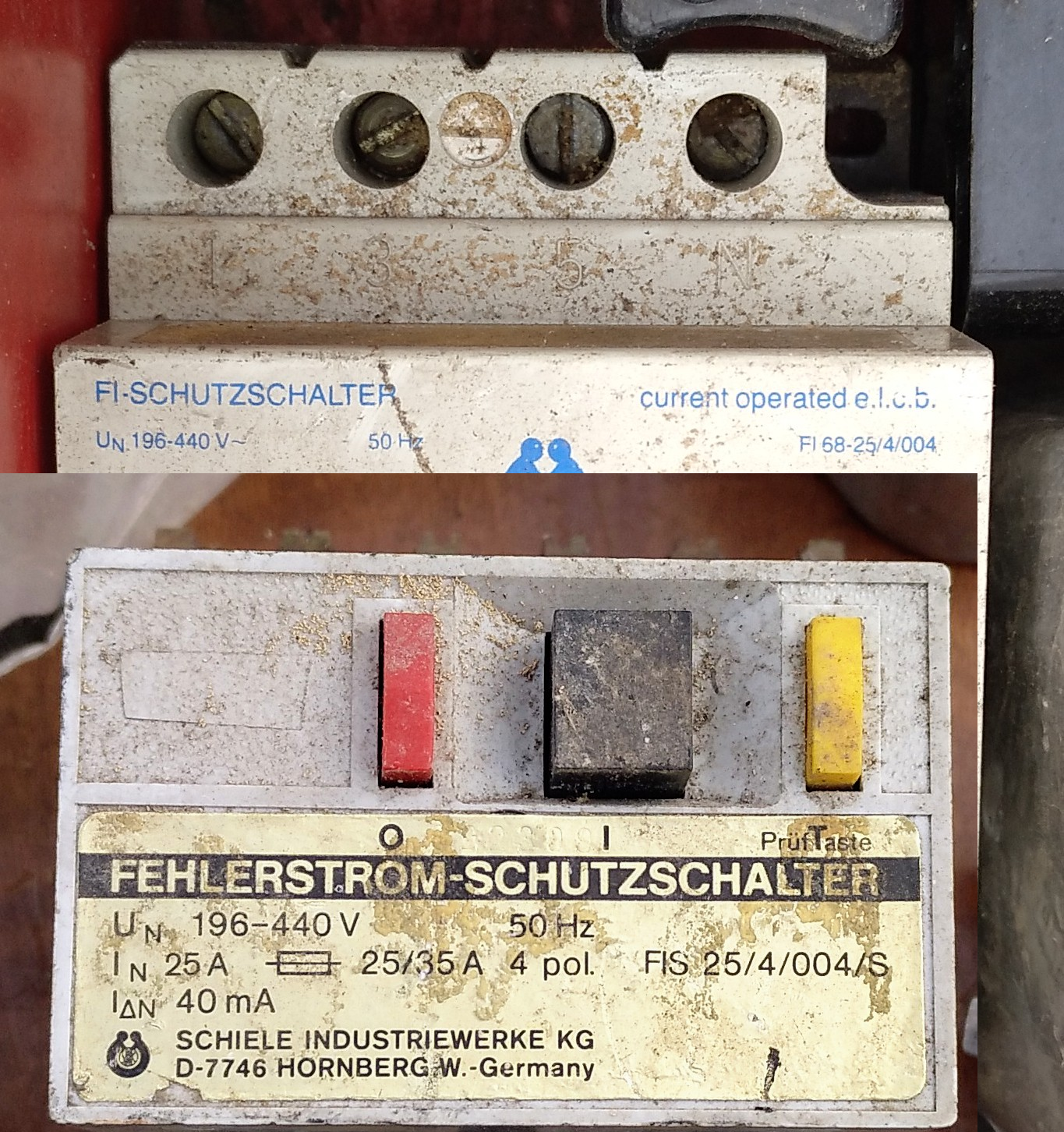

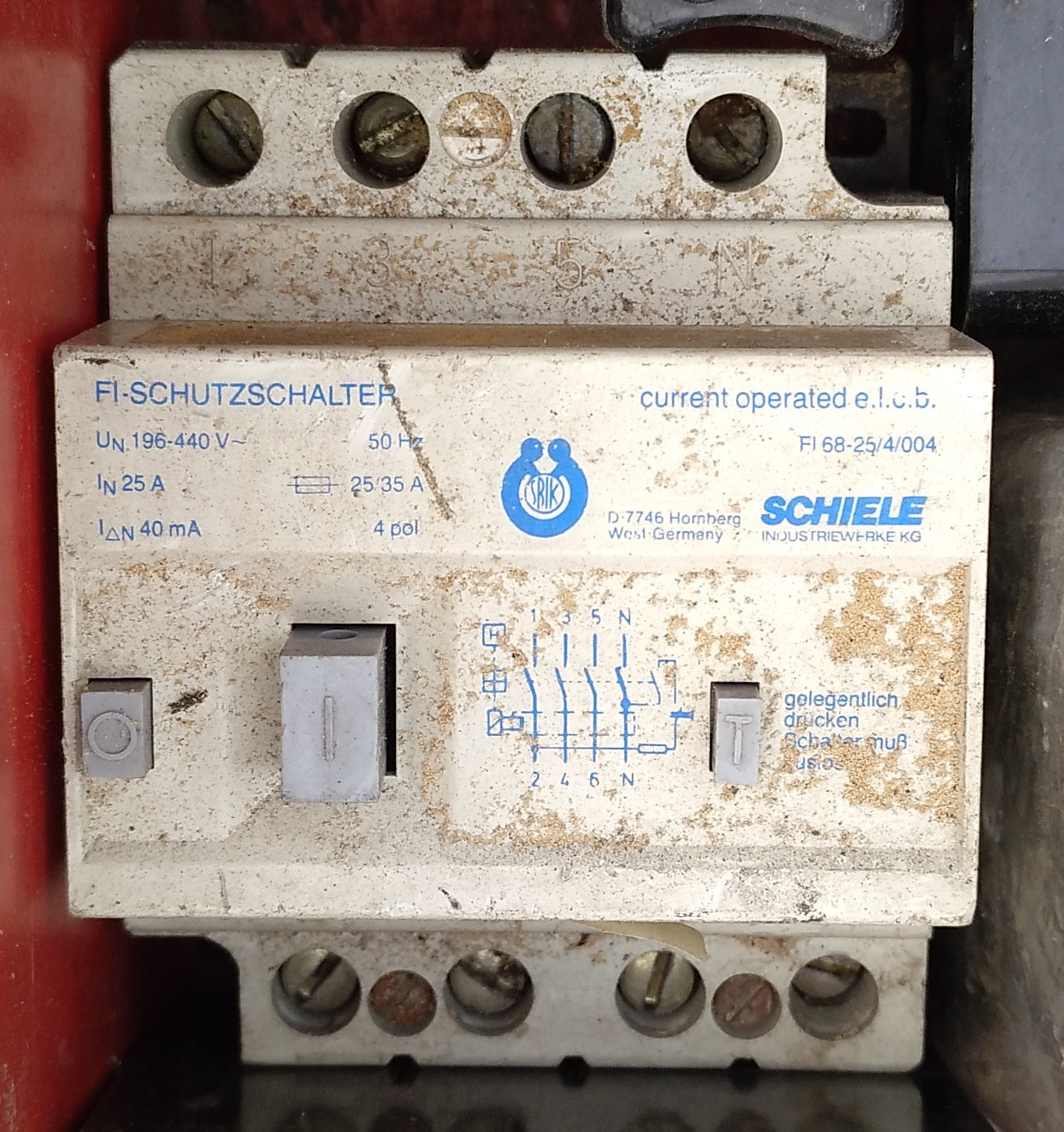

Estos pueden ser del año 63, ya que en esa fecha comenzó esa empresa a fabricar ID. Me baso en ello en la curiosa corriente de disparo : 40 mA



Avatar de Usuario
Emecordoba
Usuario avanzado
Usuario avanzado
Mensajes: 263
Registrado: 12 Ene 2010, 01:33
Ubicación: Córdoba
Ubicación: Córdoba

Re: Diferenciales años 70

19 Nov 2022, 21:22

Muy buenas las fotos, son muy interesantes,me encanta ver fotos de material eléctrico antiguo.
Muy curioso que existieran diferenciales con corriente de disparo de 40mA.



coito circuito
Usuario experto
Usuario experto
Autor del tema
Mensajes: 1802
Registrado: 25 Jul 2021, 21:04
Ubicación: A Coruña

Re: Diferenciales años 70

20 Nov 2022, 06:05

Los fotografié hace unas semanas en un rastrillo al llamarme la atención tan singular corriente de fuga. El caso es que el segundo modelo me suena haberlos instalado, allá por mediados de los 70, en unos armarios para una fábrica de cerveza. Pero de aquella no recuerdo haberme fijado en ese detalle



coito circuito
Usuario experto
Usuario experto
Autor del tema
Mensajes: 1802
Registrado: 25 Jul 2021, 21:04
Ubicación: A Coruña

Re: Diferenciales años 70

20 Nov 2022, 06:13

Elektro escribió:
Interesante Info.
Aquí dejo unas fotos de uno de los años 50. El nombre comercial era "Spinnennetz" (tela de araña)


No se me escapó el detalle de la corriente de fuga de 1 A. Tampoco lo de tener el polo Mp decalado. Por aquí los ID tetrapolares tienen los polos idénticos, con lo cual en caso de su utilización en monofásico los puedes conectar de cualquier manera. Eso sí teniendo en cuenta el cableado del test



Avatar de Usuario
Elektro
Usuario experto
Usuario experto
Mensajes: 1737
Registrado: 28 Oct 2018, 09:36
Ubicación: Otra

Re: Diferenciales años 70

20 Nov 2022, 08:15

coito circuito escribió:

No se me escapó el detalle de la corriente de fuga de 1 A. Tampoco lo de tener el polo Mp decalado. Por aquí los ID tetrapolares tienen los polos idénticos, con lo cual en caso de su utilización en monofásico los puedes conectar de cualquier manera. Eso sí teniendo en cuenta el cableado del test


Si que eres buen observador ;)
MP= Mittelpunktleiter ("conductor central" o ",del centro")



Avatar de Usuario
Elektro
Usuario experto
Usuario experto
Mensajes: 1737
Registrado: 28 Oct 2018, 09:36
Ubicación: Otra

Re: Diferenciales años 70

20 Nov 2022, 09:12

Emecordoba escribió:
Muy buenas las fotos, son muy interesantes,me encanta ver fotos de material eléctrico antiguo.
Muy curioso que existieran diferenciales con corriente de disparo de 40mA.


A mi también me gusta mucho ver, tener, y utilizar equipos antiguos. No niego los avances que hay en todo lo nuevo, pero la robustez con que se hacían ciertos equipos antiguamente, hoy ya no se ve ....

Aquí un par de fotos de algunos equipos de mi talker:

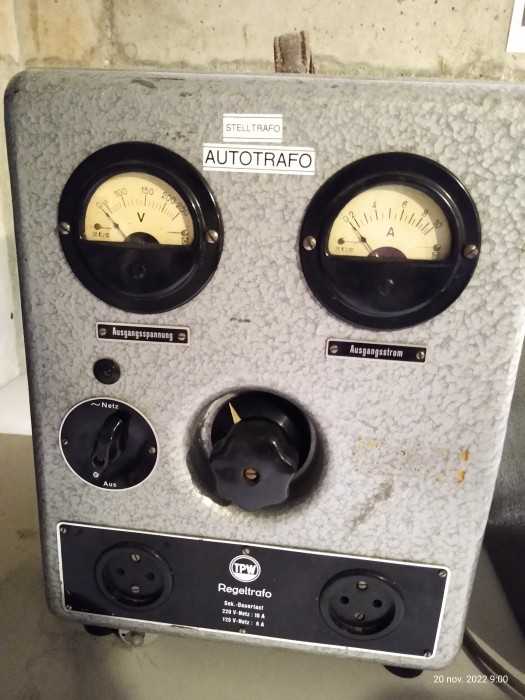

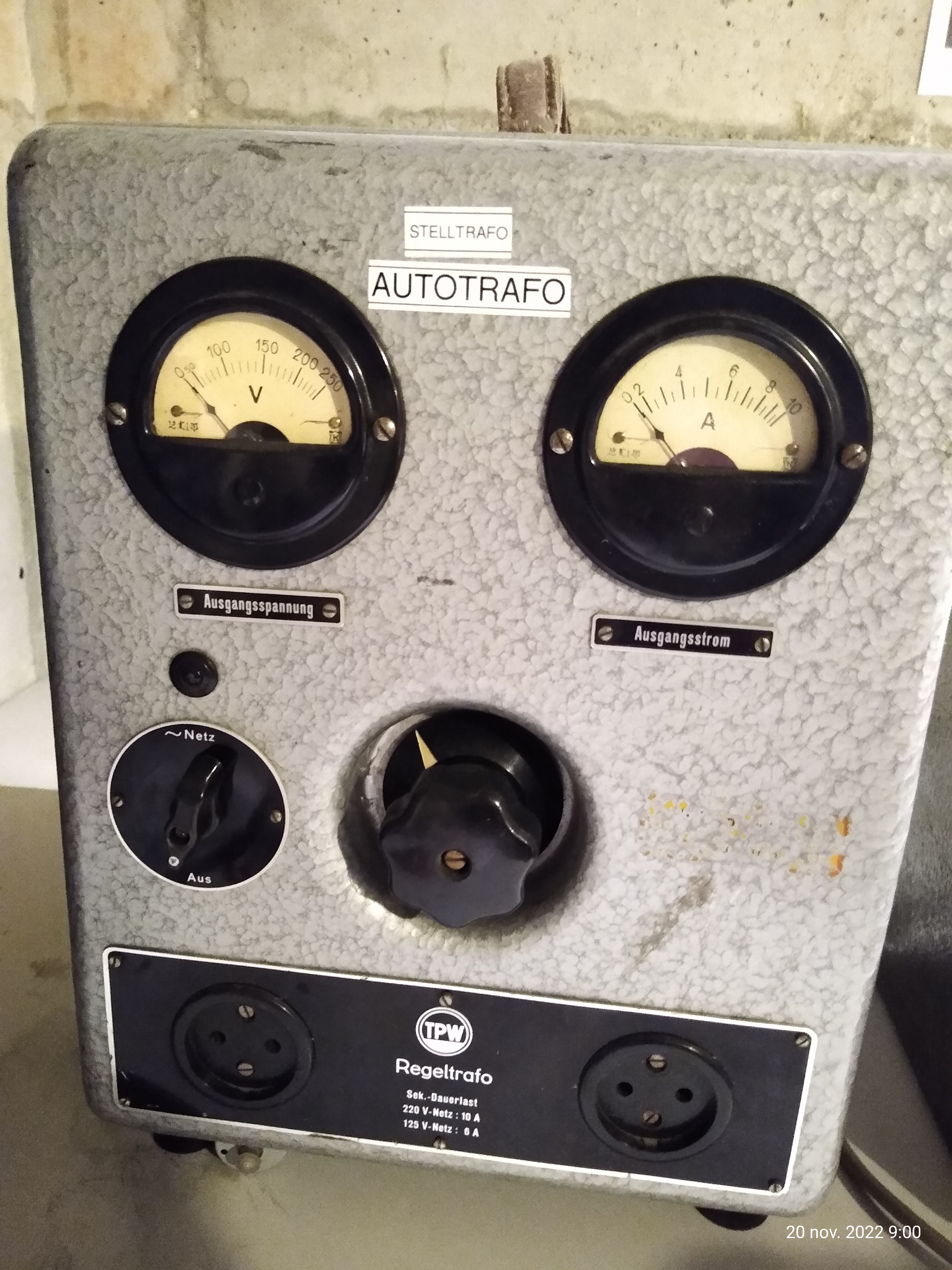

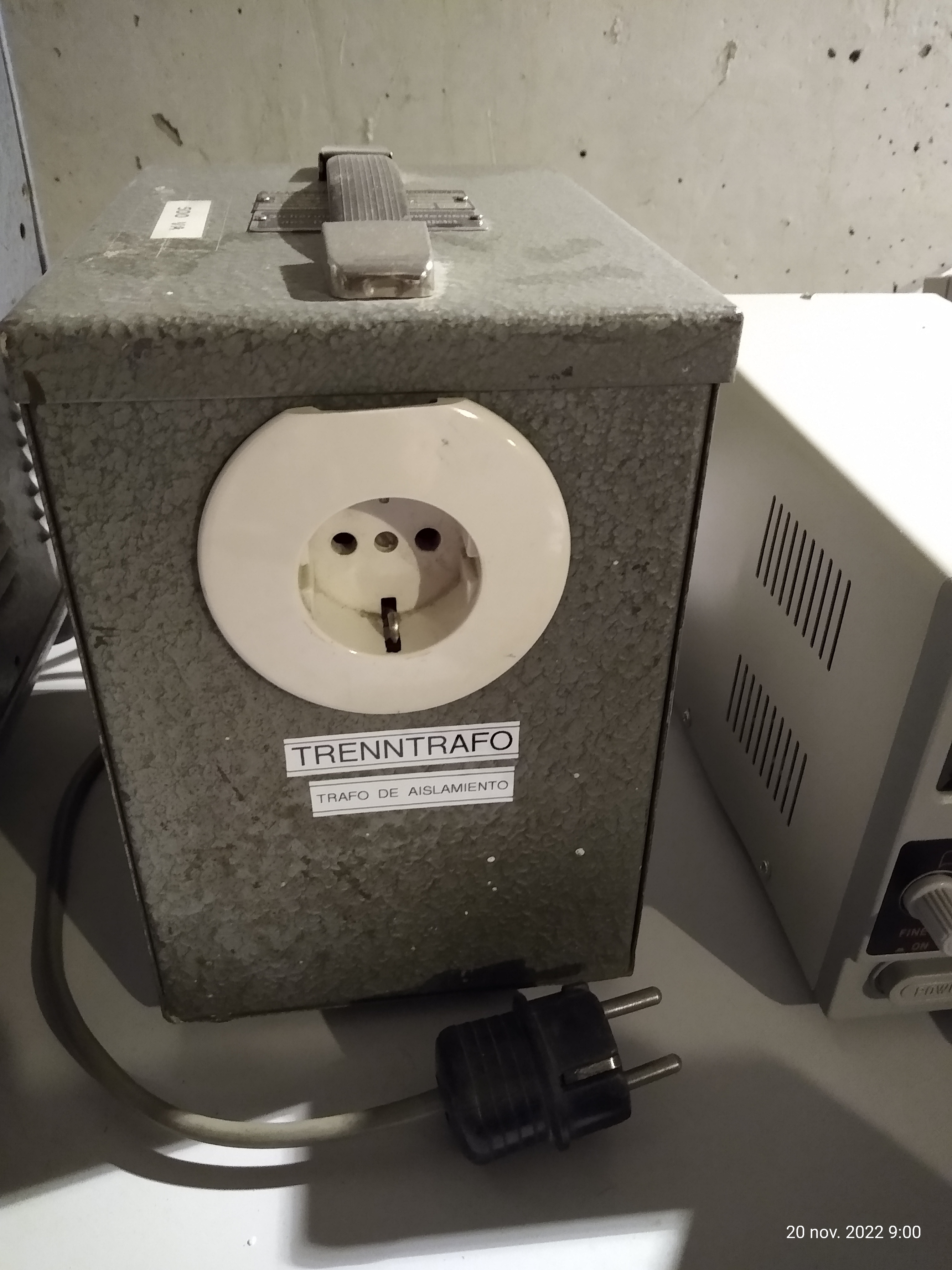

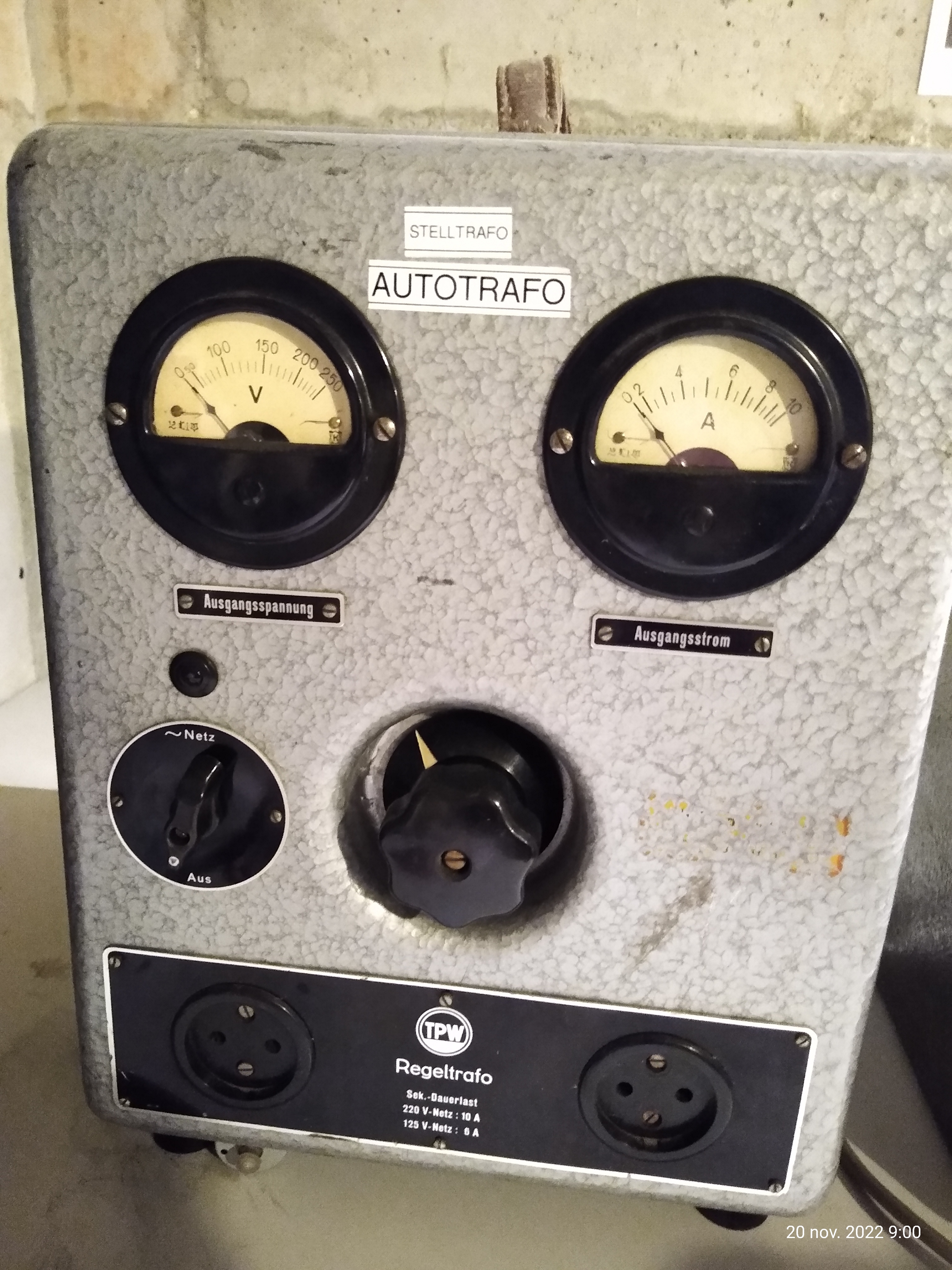

Años 50, un autotrafo, y un trafo de aislamiento

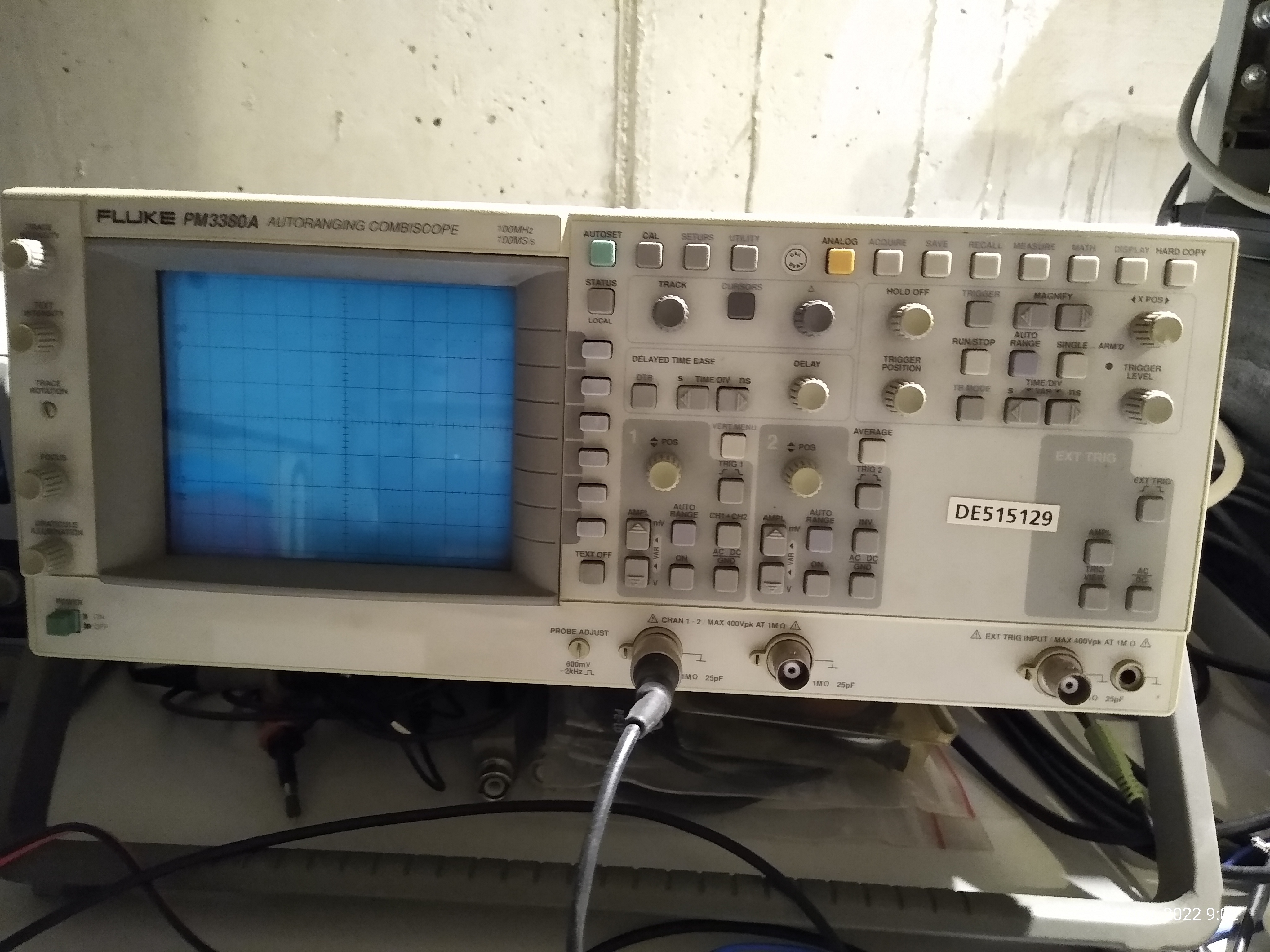

Y mi osciloscopio, que no es tan antiguo, pero es de los años 90, osea ya tiene más de 30 añitos y funciona como el primer día

Corto, yo soy de los que ven ese diferencial en un mercadillo, y generalmente lo compran, aunque sea solo para desarmarlo :D
Adjuntos



coito circuito
Usuario experto
Usuario experto
Autor del tema
Mensajes: 1802
Registrado: 25 Jul 2021, 21:04
Ubicación: A Coruña

Re: Diferenciales años 70

20 Nov 2022, 14:20

[quote=

Corto, yo soy de los que ven ese diferencial en un mercadillo, y generalmente lo compran, aunque sea solo para desarmarlo :D[/quote]

No se lo compré porque, quien lo tenía, era un gitano, que es vendedor habitual en ese rastrillo. Como era la primera vez que lo traía seguro que me iba a pedir un precio desorbitado. Tampoco le pedí precio porque, lo mejor en estos casos, es que vean que no está nadie interesado en ello. Comprar no se lo va comprar nadie, seguro. Así que cuando vea que nadie está interesado "seguro que lo regala" :mrgreen:
